Quad 250

Model quadrocoptera klasy 250 jest modelem przeznaczonym do lotów szybkich, między przeszkodami. Nazwa 250 wynika z odległości między osiami silników mierzoną po przekątnej modelu wyrażoną w milimetrach. Nie jest to typowy model quadrocoptera służący do filmowania, bądź wykonywania statycznych ujęć z powietrza. Aczkolwiek do kontroli i kierowania modelem wykorzystywany jest obraz z kamery umieszczonej na pokładzie. Realizowane jest to dzięki transmisji video przesyłanej w czasie rzeczywistym do operatora na ziemi. Dostępny obraz jest wystarczająco wyraźny by prowadzić lot między przeszkodami, po wytyczonej trasie w jak najkrótszym czasie.

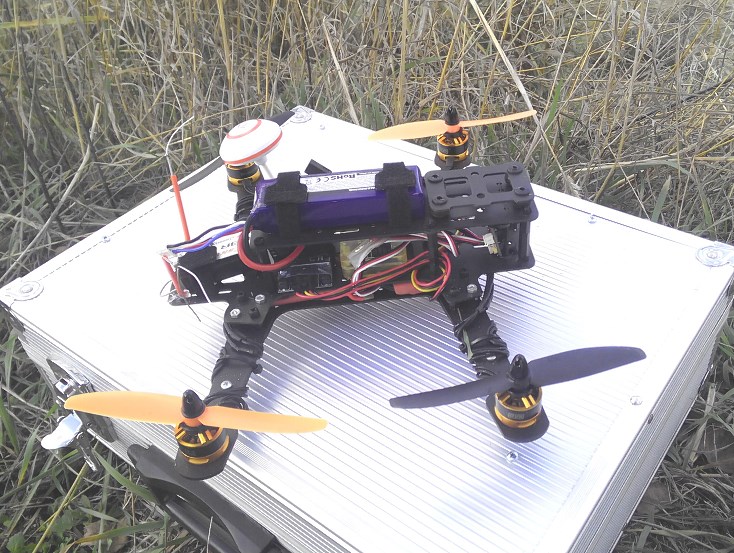

Wyposażenie modelu:
  • Silniki - 4 x DYS BE1806 2300kV
  • Regulatory - 4 x 20A z softem SimonK
  • Śmigła - 5x3 plastikowe Gemfan
  • Kontroler lotu - CC3D z oprogramowaniem OpenPilot
  • Rama - wykonana z włókna szklanego, wycięta na frezarce CNC
  • Zasilanie - akumulatory 3s, 11.1V, 1400mAh, 40C
  • Odbiornik - FrSky D8R-XP
Sprzęt do transmisji wideo:
  • Kamera - 600 linii z przetwornikiem Sony
  • Nadajnik - Eachine 600mW 5.8GHz
  • Anteny - koniczynki (polaryzacja dookólna) 5.8GHz
  • Gogle - zbudowane na bazie monitora 5 calowego

Próbka możliwości w terenie: FILM

Tak zasmakowaliśmy w tych małych konstrukcjach, że zmontowaliśmy dodatkowe dwa egzemplarze. Kolejna czwarta rama czeka na swoją kolej. Modele zostały oblatane w lutym 2016 roku. Jak to zwykle bywa z nowymi konstrukcjami trwa ustawianie wartości PID. Kilka zdjęć z pierwszych testowych lotów nowymi modelami w zakładce Galeria pod nazwą: Luty 2016
